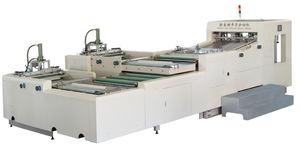

FQ 1020B Cartes de jeu automatique Sliting & Gasselating Machine

  • FQ 1020B

État de disponibilité:
Quantité:

Point clé

a) Il s'agit du premier produit en Chine qui fournit un équipement spécialisé pour la carte de jeu imprimée au processus ou une autre carte, la vitesse est de 1600 feuilles / heure (3200decks / heure).

b) Le système de coupe des rayons de pression spéciale assure la haute précision (± 0,15 mm)

c) Collecte par nouvelle structure, transport écailleux, collation de contrôle du système de servo pour s'assurer que les cartes ne sont pas désordonnées entre chaque deck et chaque cartes

d) Punchage de coin en même temps, le bord de déchets uniquement à moins de 0,75 mm


Structure

图片 8

Feeder: Spécial développé pour la confiture, le soufflage de l'air de la voie avant et latérale assurez-vous à la feuille qui se nourrit une par une sans doubleton et fonctionnement facile.

图片 9图片 10

Put latérale: différence par rapport aux autres, les feuilles vont à droite sur le côté résident lors de l'alimentation et complétez automatiquement le guide Web, assurez la précision de la partie de coupe suivante.

图片 11

Utilisation de la structure de tranche spéciale avec une manière de connexion par point afin que la précision de la tranche puisse être obtenue ± 0,15 mm

Cartes transférées par une nouvelle structure, collectionner la carte par des échelles de poisson uniques  et la pièce de livraison de service assure la séquence de cartes sans manquer.

图片 12

Contrôlé par le système PLC, qui garantit la coupe automatique des cartes simples ou doubles

Le jogger double facette garantit que la haute précision qui fait que le bord des déchets est coupé uniquement à moins de 0,75 mm

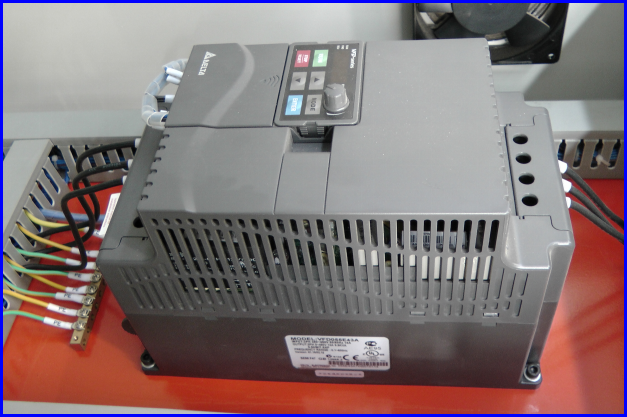

图片 13  图片 14

图片 15图片 16

Adopter la pompe à huile de marque Simens et tous les composants hydrauliques sont fournis par la marque célèbre domestique Huade

Tous les composants pneumatiques sont fournis par SMC du Japon, qui garantissent que la machine s'exécute de manière stable, de manière fiable et en toute sécurité à grande vitesse

Le bord des déchets peut être collecté par les ventilateurs, assure des sites clairs


1. Haute efficacité

• La vitesse peut atteindre jusqu'à 1600 feuilles / heure.

• La collecte et la pièce de livraison de service assurent la séquence de cartes sans manquer. Puis les cartes transportées en séquence pour être perforées par un coin

 2. Stabilité élevée

• Toutes les pièces en acier clés telles que les murs de la machine, les cames, etc. utilisent l'acier de haute qualité et traité par tour CNC

• Les pièces de course à grande vitesse telles que les arbres, les rouleaux sont fabriqués par un équilibre en acier de haute qualité et un équilibre dynamique testé pour s'assurer que la stabilité lors de l'exécution à grande vitesse.

• Les moteurs, les ceintures, les chaînes, etc. sont une marque bien connue dans le domaine national et à l'étranger. Les roulements proviennent principalement du groupe C&U avec des roulements clés de NSK

• Les pièces pneumatiques proviennent de SMC-Japan

• Les pièces électriques sont Omron, Schneider, Idec et Delta, etc.

• Le système de servo est de Yaskawa-Japan

• Les pièces hydrauliques proviennent de SMC et Huade

  3. Haute précision

• Le système de correction de positionnement unique fournit un indice de correction plus important et un ajustement plus facile.

  4. Automatisation de haut degré

• Cette machine peut non seulement être utilisée pour les cartes en train de se relâcher et de collation, mais elle peut également être connectée à notre machine à vérification photoélectrique et à notre machine d'enveloppement pour former une ligne de production. Cette ligne peut réaliser la coupe, le coup de poing, l'inspection et l'enveloppement en une seule ligne - économiser beaucoup d'employés et augmenter l'efficacité de travail.

  5. Fonctionnement sûr et facile

• Le contrôle PLC avec l'interface man-machine affichera l'état de fonctionnement, le dysfonctionnement et le diagnostic et l'exigence de fonctionnement. Tous les paramètres sont affichés dans l'écran et modifiés par le bouton de fonction en fonction de l'instruction dans l'interface man-machine

• De nombreux capteurs et dispositifs sûrs sont équipés de la machine pour s'assurer que la machine fonctionne bien et la sécurité. Tous les dysfonctionnements seront affichés à l'écran pour une élimination facile des problèmes.


Graphique de flux

图片 17

Max. Taille de la feuille

1020 × 840 mm

Max. la rapidité

1600heets / heure

Min. Taille de la feuille

550 × 400 mm

Pouvoir total

9kw

Poids net

7.8T

Épaisseur de feuillle

180 ~ 500 GSM

Max.Card Taille

Après le tranchant

150 * 120 mm

Taille min.

Après le tranchant

80 * 50 mm

Max.Card Taille

148 * 118 mm

Taille min.

78 * 48 mm

Source de courant

3P 380V AC 50Hz

Dimension

4400 × 4380 × 1850 mm


les pièces

Numéro

les pièces

Numéro

Mangeur

1 jeu

Héberger

1 jeu

Collection haut de gamme

1 jeu

Coupe-coin haut de gamme

1 jeu

Pédale

5 pièces

Tuyau en PVC

2 pièces

Rail de guidage incurvé

2 pièces

Chapelet

1 pièce

Couteau rond

3 pièces

Couteau à pointe

3 pièces

Tapis

30 pièces

Plaque de connexion

1 pièce

Φ6 ruban de polyuréthane

10 mètres

Φ12 tuyau d'air

12 mètres

L

4 pièces

Titulaire de z

4 pièces

Instruction

1




Attachment

les pièces

Numéro

les pièces

Numéro

Boîte à outils

1 pièce

Clé hexagonale intérieure

1 jeu

Clé à réglage réglable 300

1 pièce

Clé à réglage réglable 150

1 pièce

Traverser le tournevis

1 pièce

- Tournevis

1 pièce

Jauge d'épaisseur

1 pièce

Marteau à tête ronde

1 pièce

Pinces

1 pièce

Pistolet à pétrole

1 pièce

Le couteau

1 pièce

Ciselier

1 pièce

Twentch 3 mm

1 pièce

T-wrouch 4 mm

1 pièce

Twentch 6 mm

1 pièce

Allonger le T-foulé de 3 mm

1 pièce

Allonger le T-foulé de 4 mm

1 pièce




Détails des pièces d'externalisation

les pièces

Marque

les pièces

Marque

Moteur de vitesse

CPG

Filtre

SMC

Servomoteur

Yaskawa

Soupape de limitation de pression

SMC

Ventilateur à faible bruit

Yutao

Valve de solénoïde

SMC

Pompe

Tongyou

Cylindre

SMC

Pompe à palettes

Tieniu

Vanne de secours

Huade hydraulique

Mètre à vide

Blld

Disjoncteur

Schneider

UPS

Signifier bien

Contacteur

Schneider

Gouverneur de vitesse de fréquence variable

DELTA

Relais thermique

Schneider

Chauffeur

Yaskawa

CLu

Omron

Bouton

Schneider

Relais

Idec

IHM

DELTA

Détecteur de proximité

Omron

Fibre optique

Omron

Interrupteur

Omron
