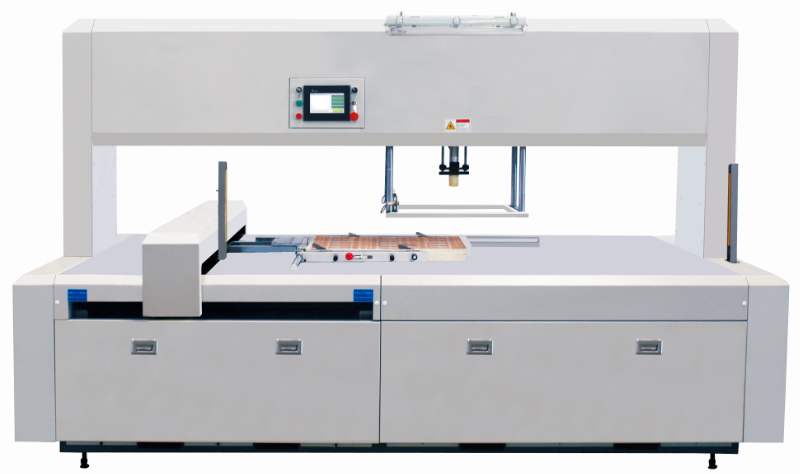

Machine de bloking automatique QF-1080B

Cette machine est utilisée pour bloquer le carton fini, le plastique et les cuirs traités par la machine à découper. Avec la structure compacte, la haute pression et la précision, il est facile pour le fonctionnement avec une qualité fiable pour réduire l'intensité de travail et le coût de la main-d'œuvre. Cette machine convient à l'impression, à l'emballage et à l'industrie du plastique, à grande vitesse.
  • QF-1080B
  • UPG
État de disponibilité:
Quantité:

Cette machine est utilisée pour bloquer le carton fini, le plastique et les cuirs traités par la machine à découper. Avec la structure compacte, la haute pression et la précision, il est facile pour le fonctionnement avec une qualité fiable pour réduire l'intensité de travail et le coût de la main-d'œuvre. Cette machine convient à l'impression, à l'emballage et à l'industrie du plastique, à grande vitesse.

  • Structure compacte, fabrication fine, haute pression et précision, fonctionnement facile et sûr.

  • Matières de haut niveau soudées en une avec une forte résistance.

  • Couverture scellée pour améliorer la sécurité de l'opération.

  • Plate-forme mobile avec tête de décapage stable, les produits se déplacent avec deux axes, la zone de travail est contrôlée par PLC et limiteur de position.

  • MOTEUR DE SERVOIR HIGHTOWAGE Aucun maintien nécessaire, le mouvement est exécuté par la vis à billes et le guide de ligne droite.

  • Toutes les techniques de direction, le dispositif photoélectrique garantissent la précision de mesure et la conception d'étanchéité pour empêcher la poussière.

  • Personnel dans les opérations de production, la tête de décapage du personnel n'est pas en contact direct avec le chantier, pas de risque de sécurité.

  • L'altitude de fonctionnement est raisonnablement organisée, facile à utiliser.


Modèle

QF-1080B

Pression hydraulique

Max. Pression 4000 kg

La rapidité

Blanking Speed ​​500-1500 fois / heure

Précision

Positionnement: 0,05 mm


Répétition: 0,02 mm

Max. Taille de l'allumage

520 × 380 mm

Min. Taille de l'allumage

30 × 30 mm

Max. Épaisseur

Papier 120g-1800g


Épaisseur 60 mm-120 mm (50-200 feuilles)

Le système d'exploitation

PLC contrôlé

Max. Taille de papier

1080 × 780 mm

Min. Taille de papier

100 × 100 mm

Machine Power

3,2 kW

Taille de la machine

3200 × 1900 × 2100 mm (L × W × H)


Epièces de lépreux

NON.

les pièces

Marque

1

Transformateur isolant 400VA

Machine-outils de Pékin

2

Filtre à vagues

BIT

3

Disjoncteur

LS

4

Interrupteur d'air automatique

LS

5

Contacteur

Schneider

6

Relais de surcharge thermique

Schneider

7

Relais

Idec

8

CLu

Delta

9

IHM

Delta

10

Alimentation CC

Omron

11

Servo-conducteur

ZCTQ

12

Servomoteur

ZCTQ

13

Interrupteur d'approche

Omron

14

Interrupteur de voyage

Gdee

15

Interrupteur photoélectrique

Gdee

16

Commutateur inverseur

Schneider


Autre les pièces

NON.

les pièces

Marque

1

Roulement à billes de rainure profonde

C & u

2

Palier linéaire

HL

3

Cylindre

SNS

4

Roulement de lubrification

TJ

5

Station hydraulique

Pétrole

6

Cylindre hydraulique

SMC

7

Mener la vis

TBI

8

Se transformer en train

Staf

9

Tuyau à trois voies

Easun

10

Valve de solénoïde

Easun


Outils et pièces de rechange

Nom

Quantité

Unité

Caractéristiques

Bloc de pression

6

pièce

02.29  (300 * 40 * 20)

Bloc de pression

2

pièce

01.31  (200 * 40 * 20)

Basse basse

2

pièce

11.44  (660 * 50 * 20)

Basse basse

2

pièce

11.43  (520 * 50 * 20)

Crame de papier de presse

1

pièce

11.33 (Installation de la machine)

Boîte à outils

1

pièce


Vis d'angle intérieure

10

Positionner

Norme M10-40

Boulon à la tête de l'hexagone

10

Positionner

Norme M10-50

Vis contre-à-coiffure intérieure

10

Positionner

Norme M10-40

Tournevis

2

pièce

+ - chacun

Clé à molette

1

pièce

300

De la chapelure ouverte

16 ~ 18

pièce

1

Bloc de nylon cylindre

1

pièce

(02.57) Standard

150

pièce

(01.16) Standard

Coussin en caoutchouc

200

pièce

(01.17) Standard

Spanner de l'hexagone intérieur

1

Positionner

la norme

Bouilloire de pétrole

1

pièce


Des instructions

1

pièce


Règle en acier

1

pièce

500

Tapis

8

pièce
