TYM1050-H
UPG
| Quantité: | |
|---|---|
Q: Comment assurer l'exactitude de l'estampage de TYM1050H? R: Il dispose de quatre ensembles de servo-moteurs, qui peuvent contrôler respectivement le rouleau de la feuille de la machine, de manière à rendre le rouleau de la feuille et de sortie synchrone et cohérent, et à assurer la précision de l'estampage. Q: Que diriez-vous de la sécurité et de la stabilité du TYM1050H? R: Son entraînement principal utilise une grande chaîne de pitch, qui peut réduire l'inertie de rotation et améliorer la stabilité de la précision; Le contrôleur de couple est installé pour améliorer la protection de la sécurité. Q: Que diriez-vous de l'efficacité de la production de TMY1050H? R: Il utilise un dispositif de cordage de feuille manuelle pour améliorer l'efficacité de travail. La vitesse de coupe la plus élevée est de 6500s / h.Les vitesse d'estampage la plus élevée est de 5000s / h. |

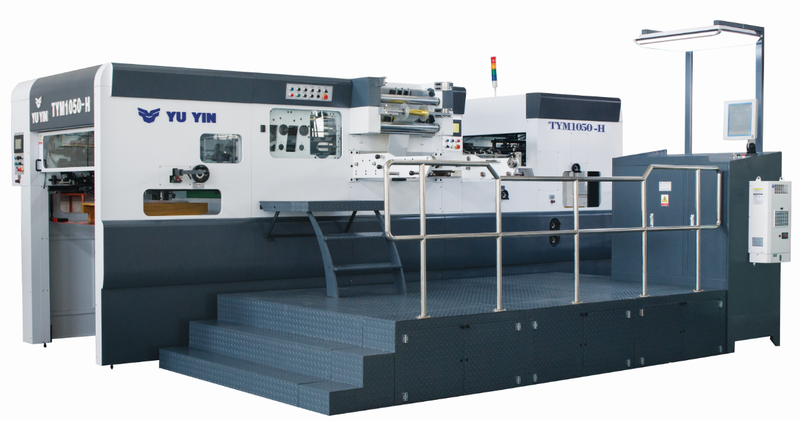

TYM1050-H La machine d'estampage automatique et de découpage de la matrice est principalement utilisée pour la découpe de la matrice, le froissement, l'estampage, le gaufrage froid et chaud de la boîte à cigarettes, une boîte à drogue, une boîte à vin et une étiquette dans les industries de l'emballage et de la décoration. Ce type de machine est une nouvelle génération de séries d'estampage en aluminium sur la base de TYM1020-H, elle est incorporée avec une alimentation entièrement automatique, une découpe de la pression, un tamponnage, une feuille de diffusion, une feuille de livraison, une presse haut de pression, une presse descendante, une étape de baisse, Comptage, chauffage, préchauffant, obstacle indiquant, contrôle et mesure. Il a les caractéristiques de facilité de fonctionnement, de fiabilité, de grande vitesse, de presse et de précision.
● Les dispositifs d'estampage de feuille longitudinale et latéraux sont équipés qui rendent le processus d'estampage de la feuille plus raisonnable.
● L'unité de livraison de feuille longitudinale peut être retirée lorsque vous installez la feuille, pratique pour le fonctionnement.
● Le périphérique de filtration d'aluminium à la main est utilisé qui améliore l'efficacité du travail.
● L'enregistrement de la plaque d'étiquette d'emboutissage de la feuille adopte une structure d'enregistrement de la presse latérale, ce qui améliore la précision de l'enregistrement répété.
● Le dispositif de verrouillage de la plaque pneumatique est équipé qui améliore le niveau d'automatisation.
● La principale chaîne de conduite adopte des chaînes de grande hauteur, ce qui réduit l'inertie de la course à pied, améliore la stabilité de la précision; Le contrôleur de force est utilisé qui améliore le coefficient de sécurité.
● L'enregistrement avant et arrière du dispositif réglable de barres de préhenseur, pratique pour ajuster la précision de layy avant.
● La laïc avant adopte le contrôle numérique de l'ancien ajustement à la main, pratique et audiovisuel.
● Dispositif de refroidissement pour l'huile de lubrification est ajouté, ce qui réduit l'usure de pièces lorsqu'elles sont chauffées, garantissent la pression constante de l'estampage de la charcuterie et de la feuille.
● Dispositif de refroidissement pour boîte électrique est ajouté qui améliore la durée de vie
de pièces électriques.
● Système de sécurité
La machine à quatre degré de classe de sécurité, équipée de modules de protection et de SIEMENS PLC dispose d'un certificat CE de performances à grande vitesse et stable.
● unité électrique
Éléments électroniques importés et panneaux avec disposition de contrôle d'humanisation pour assurer une utilisation facile. Dispositifs à température constante équipés pour garantir une durée de vie fiable et prolongée. Un écran de couleur avec une zone de 5,7 pouces nouvellement ajoutée dans l'unité de livraison pour un fonctionnement plus fiable et visualisé.
● unité d'alimentation
Le mécanisme de déplacement parallèle adopté garantit un transfert de papier plus fiable et plus acharné à grande vitesse. Alimentation avec dispositif de prévention de la collision. Adoptez un chargeur à grande vitesse avec des ventouses réglables de type forte pour garantir une alimentation en papier stable et lisse. La fonction ventilée nouvellement ajoutée garantit un transfert de papier à grande vitesse fiable.
● Plate-forme mobile
Structure de distribution unique et processus de travail spécifique garantissent une résistance et une planéité et une réglementation de la pression. Le système de refroidissement à l'huile assure une pression constante. Le système de régulation de la pression de servo et de la vis à billes améliorés assure une régulation de pression pratique et efficace. La régulation de la pression ne peut être réalisée que en entrant de la valeur.
● embrayage pneumatique
Composants importés pour réduire le bruit et l'impact pneumatique pour une course stable et sûre.
● frontal lay
L'avant Lay peut être ajusté individuellement par quatre sites pour différentes exigences de traitement du papier. Un dispositif unique de régulation de pression électriquement de la pression réalise la plaque de régulation de la plaque dans l'unité de distribution, garantissant ainsi une réglementation commode avant et efficace. Valeurs affichées visuellement sur l'interface homme-machine.
● Livrer une unité
Ajoutez à la prévention de pressage des pieds pour plus de sécurité. La brosse à cheveux de décélération unique assure l'arrêt du papier de manière stable. Dispositif de tension pour chaîne d'entraînement de barre de préhension prolonge la durée de vie de la barre de préhension. Dispositif d'échantillonnage pneumatique pour échantillonnage pratique à tout moment avec la machine en marche. Dispositif de distribution auxiliaire automatique nouvellement ajouté pour une opération plus pratique.
● unité d'alimentation
Ruban d'alimentation en papier élargi correspondant à l'alimentation négative-pression pour faciliter l'alimentation; Chaîne d'entraînement adoptée dans l'unité d'alimentation pour assurer une alimentation en papier stable et fiable; Printemps à gaz pour une opération facile et commode; Unité de réduction réglable pour le papier à l'avant Lay, aide au positionnement du papier plus mince à grande vitesse. Côté laïque à double usage pour le positionnement latéral peut être facilement commuté.
● unité d'estampage d'aluminium
L'arbre de ver, la roue de ver et le vilebrequin avec un processus de travail unique améliorent considérablement la durée de vie des composants de base. Plaçonnement pneumatique pour un fonctionnement pratique. La barre de préhension unique peut être correcte ajustée pour obtenir la nécessité de traitement. La plaque de nid d'abeille adopte également un matériau à forte chaleur via un processus de travail spécifique avec une disposition de trou optimisée, pratique pour l'installation d'un bloc d'estampage de feuille.
● Système d'envoi d'aluminium et de rembobinage
Trois arbres d'estampage de feuille longitudinale et de deux aluminiums latéraux sont équipés pour répondre à la demande de différents produits. Ses 12 zones de chauffage peuvent être contrôlées séparément. Système de rembobinage de la brosse à poils longitudinaux et de tension pour rembobinage de feuille sténique. L'unité de serrage de feuille longitudinale peut être retirée lorsque vous installez la feuille, pratique pour le fonctionnement. L'étape du papier d'aluminium est contrôlée par le contrôleur de mouvement adoptant des courbes d'accélération et de décélération optimisées, pour une commande de floil plus stable et précise.
● Chaîne à barres de pince
Ceinture synchrone adoptée pour un lecteur stagnant; Contrôleur de torsion équipé pour faire fonctionner la barre de préhension en toute sécurité; La barre de préhension de la structure spéciale et du matériel permettant de garantir un faible moment d'inertie et d'impact; Dix pince-nuleurs pour assurer une force de préhension renforcée et une précision de travail à grande vitesse; Adoptez un sentier de mouvement optimisé et une courbe de mouvement améliorée pour assurer une fonctionnalité stable et précise des barres de préhension. Chaîne importée pour prolonger la durée de vie du service.
4spécification
Modèle | TYM1050-H |
Max. Taille de la feuille | 1060 x760mm |
Min. Taille de la feuille | 450 x 370mm |
Max. Taille de coupe | 1050 x 750mm |
Max. Taille d'estampage de papier | Longitudinal: 1040x730mm Latéral: 1040x640mm |
Max. Vitesse de coupe | 6500S / h |
Max. Vitesse d'estampage | 6000s / h |
Max. Pression | 300t |
Max. Diamètre d'aluminium | Φ195mm / 3 \"φ100mm / 1 \" |
Max. Pile d'alimentation | 1400mm |
Max. Pile de livraison | 1150mm |
Épaisseur de feuillle | Papier ondulé: ≤ 4mm Carton: 0,1-1 .5mm |
Poids net | 20t |
Pouvoir total | 46.5kw |
Quantité de surface de chauffage | 12 |
Précision de coupe | ± 0.1mm |
Dimension globale | 5918x4780x2383mm |
5Installation et formation
Le prix comprend les frais d'installation, de formation et d'interprète, cependant, le coût relatif tel que les billets d'avion internationaux entre la Chine et le pays d'acheteur, les transports locaux, l'hébergement (hôtel 3 étoiles) et l'argent de poche USD50 / jour par personne pour les ingénieurs et l'interprète sera né par l'acheteur. Ou, le client peut trouver un interprète capable en local.
6.Validitéde citationjusqu'à30eDéc.2017
Le taux de change de ces documents est USD1 = RMB6.80.
Le prix peut être modifié si le taux de change est inférieur à USD1 = RMB6.60.
sept.Garantie:12mois après la date B / L
