Miroir Sharp Couteau Edge
Deux types: <52 °, <42 °, <30 °
Convient au papier de coupe La quantité est inférieure à 400000pcs
Peut être plié vers n'importe quelle forme géométrique.
Matériel: □ De
Edge: □ CB □ LCB
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------- ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------- -----------------------------
Résumé des éléments constitutifs du couteau de coupe de matrice
Type de couteau | Couteau à la fois faible / couteau à lame à deux étages avec couteau à deux étages / à une onde couteau / couteau à dents / couteau à combinaison |
Type d'acier | / S50C / C55 |
Épaisseur (mm) | 0.45 / 0.53 / 2PT / 3PT / 4PT / 6PT |
Hauteur (mm) | 7.0 / 8.0 / 9.5 / 12 / 23.5 / 23.6 / 23.7 / 23.8 / 30 ~ 100mm |
Dureté du corps (HRC) | 33/37 / 41 / 45/48 / |
Blade Hardnes (HRC) | 54/56 / 58/60 / |
Angle de lame | ∠30 ° ∠42 ° ∠52 ° |
Autres | Traitement de traitement thermique haute fréquence, meulage des bords de couteaux, traitement de miroir de bord de couteau. |
Tolérance d'épaisseur Gamme de règles de coupe
Épaisseur Expression | Référence | International Standard | Normes d'entreprise | |
Tolérance | Min ~ max | |||
0.45 | 0.44 | ± 0,025 | ± 0,010 | 0,430 ~ 0.450 |
2pt | 0.71 | ± 0,030 | ± 0,010 | 0,700 ~ 0.720 |
3pt | 1.05 | ± 0,040 | ± 0,010 | 1.050 ~ 1.070 |
4pt | 1.42 | ± 0,050 | ± 0,015 | 1.395 ~ 1.425 |
Impact de l'angle de la lame sur le produit
Sélection de la lame

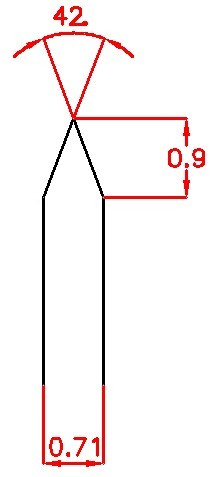

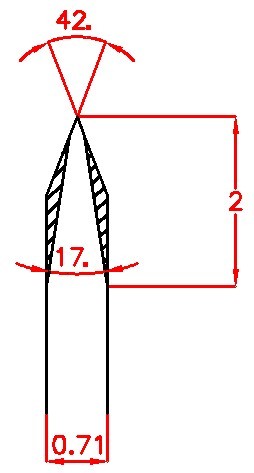

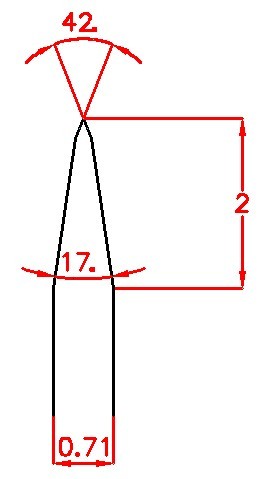

1, différence de couteaux à forte bordure et à faible tranchant
Couteau à basseté à un couteau à haute tranchant
La différence entre les couteaux à forte bordure et à faible tranchant est que le couteau à haute tranchant est basé sur le couteau à faibles bords, puis rectifie les coins des deux côtés pour rendre sa lame plus étroite, généralement environ 2 mm.

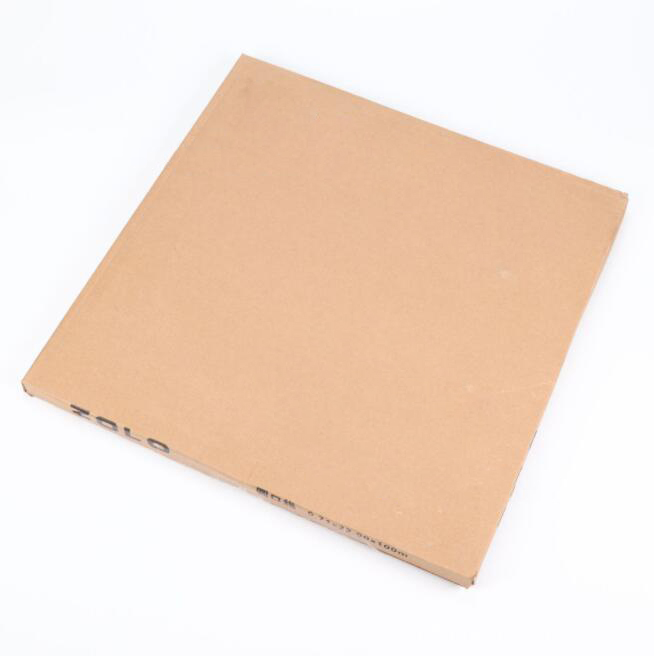

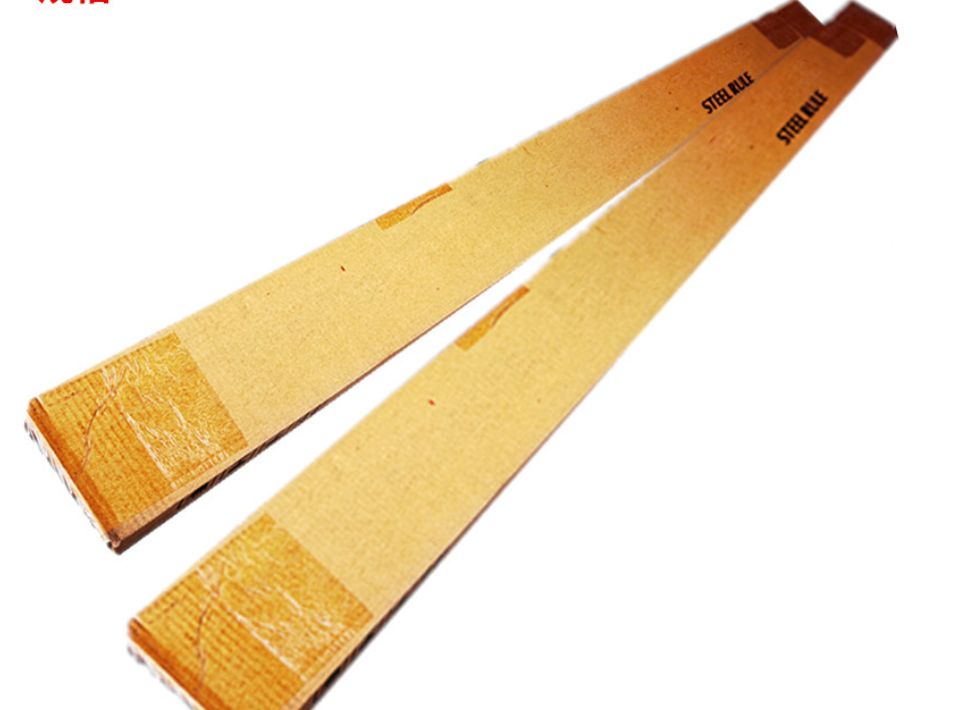

Emballer
Épaisseur | Quantité de boîte en carton | Bobine |
0.45mm (1.27PT) | 100pcs / boîte | 100m / bobine |
0.53mm (1.5pt) | 100pcs / boîte | 100m / bobine |
0.71mm (2pt) | 100pcs / boîte | 100m / bobine |
1.07mm (3pt) | 70 pcs / boîte | 70m / bobine |
1,42mm (4PT) | 50pcs / boîte | 50m / bobine |
2.10mm (6t) | 35 pcs / boîte | 35m / bobine |

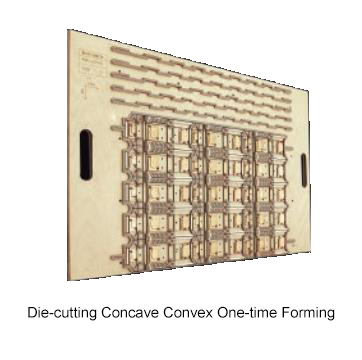

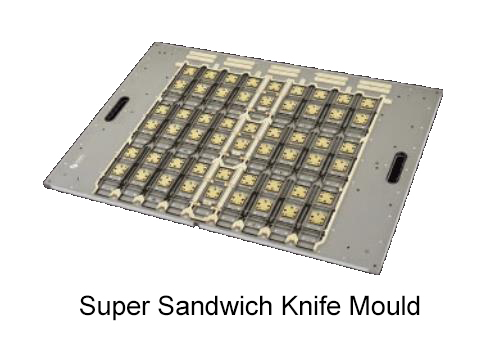

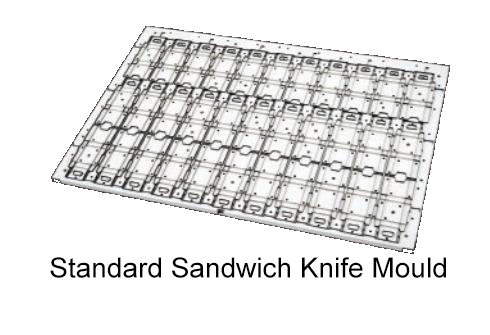

Champ d'application
Découpe de morceau pour la boîte d'emballage ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- --------------------------------------------------
Miroir Sharp Couteau Edge
Deux types: <52 °, <42 °, <30 °
Convient au papier de coupe La quantité est inférieure à 400000pcs
Peut être plié vers n'importe quelle forme géométrique.
Matériel: □ De
Edge: □ CB □ LCB
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------- ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------- -----------------------------
Résumé des éléments constitutifs du couteau de coupe de matrice
Type de couteau | Couteau à la fois faible / couteau à lame à deux étages avec couteau à deux étages / à une onde couteau / couteau à dents / couteau à combinaison |
Type d'acier | / S50C / C55 |
Épaisseur (mm) | 0.45 / 0.53 / 2PT / 3PT / 4PT / 6PT |
Hauteur (mm) | 7.0 / 8.0 / 9.5 / 12 / 23.5 / 23.6 / 23.7 / 23.8 / 30 ~ 100mm |
Dureté du corps (HRC) | 33/37 / 41 / 45/48 / |
Blade Hardnes (HRC) | 54/56 / 58/60 / |
Angle de lame | ∠30 ° ∠42 ° ∠52 ° |
Autres | Traitement de traitement thermique haute fréquence, meulage des bords de couteaux, traitement de miroir de bord de couteau. |
Tolérance d'épaisseur Gamme de règles de coupe
Épaisseur Expression | Référence | International Standard | Normes d'entreprise | |
Tolérance | Min ~ max | |||
0.45 | 0.44 | ± 0,025 | ± 0,010 | 0,430 ~ 0.450 |
2pt | 0.71 | ± 0,030 | ± 0,010 | 0,700 ~ 0.720 |
3pt | 1.05 | ± 0,040 | ± 0,010 | 1.050 ~ 1.070 |
4pt | 1.42 | ± 0,050 | ± 0,015 | 1.395 ~ 1.425 |
Impact de l'angle de la lame sur le produit
Sélection de la lame
1, différence de couteaux à forte bordure et à faible tranchant
Couteau à basseté à un couteau à haute tranchant
La différence entre les couteaux à forte bordure et à faible tranchant est que le couteau à haute tranchant est basé sur le couteau à faibles bords, puis rectifie les coins des deux côtés pour rendre sa lame plus étroite, généralement environ 2 mm.
Emballer
Épaisseur | Quantité de boîte en carton | Bobine |
0.45mm (1.27PT) | 100pcs / boîte | 100m / bobine |
0.53mm (1.5pt) | 100pcs / boîte | 100m / bobine |
0.71mm (2pt) | 100pcs / boîte | 100m / bobine |
1.07mm (3pt) | 70 pcs / boîte | 70m / bobine |
1,42mm (4PT) | 50pcs / boîte | 50m / bobine |
2.10mm (6t) | 35 pcs / boîte | 35m / bobine |
Champ d'application
Découpe de morceau pour la boîte d'emballage ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- --------------------------------------------------
Épaisseur | 0.53mm (1.5pt) | 0.71mm (2pt) | 1.07mm (3pt) | 1,42mm (4PT) |
Hauteur | 23.6mm | 23.8mm |
Épaisseur des spécifications | Nombre | Couleur du corps | Angle du bord | Remarque |
0,71 * 23.6 / 23.8 | CBM-78 | Noir blanc | 30 ° Cultat | Dureté de bord HRC55-56 ° Dureté du corps HRC 35-36 ° |
0,71 * 23.6 / 23.8 | CBM-88 | Noir blanc | 42 / 45Degree | Dureté de bord HRC57-58 ° Dureté du corps HRC 37-38 ° |
0,71 * 23.6 / 23.8 | CBM-98 | Noir blanc | 52Degree | Dureté de bord HRC58-59 ° Dureté du corps HRC 40-41 ° |
Épaisseur | 0.53mm (1.5pt) | 0.71mm (2pt) | 1.07mm (3pt) | 1,42mm (4PT) |
Hauteur | 23.6mm | 23.8mm |
Épaisseur des spécifications | Nombre | Couleur du corps | Angle du bord | Remarque |
0,71 * 23.6 / 23.8 | CBM-78 | Noir blanc | 30 ° Cultat | Dureté de bord HRC55-56 ° Dureté du corps HRC 35-36 ° |
0,71 * 23.6 / 23.8 | CBM-88 | Noir blanc | 42 / 45Degree | Dureté de bord HRC57-58 ° Dureté du corps HRC 37-38 ° |
0,71 * 23.6 / 23.8 | CBM-98 | Noir blanc | 52Degree | Dureté de bord HRC58-59 ° Dureté du corps HRC 40-41 ° |
