1. Dents carrées 3eeth / 1 \", 4eeth / 1 \", 6eeth / 1 \", 8teeth / 1 \", (1: 1), 10teeth / 1 \", 16eeth / 1 \"
2. Utilisé pour la coupe de la facture
Wl
UPG
État de disponibilité: | |
---|---|
Quantité: | |
Dents 1.Square 3eeth / 1 \", 4eeth / 1 \", 6eeth / 1 \", 8teeth / 1 \", {1: 1}, 10teeth / 1 \", 16teeth / 1 \"
2.utilisé pour la coupe de la facture
Matériau: □ CN
Edge: broyage de bord
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------- ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------- -----------------------------
Résumé des éléments constitutifs du couteau de coupe de matrice
Type de couteau | Couteau à la fois faible / couteau à lame à deux étages avec couteau à deux étages / à une onde couteau / couteau à dents / couteau à combinaison |
Type d'acier | / S50C / C55 |
Épaisseur (mm) | 0.45 / 0.53 / 2PT / 3PT / 4PT / 6PT |
Hauteur (mm) | 7.0 / 8.0 / 9.5 / 12 / 23.5 / 23.6 / 23.7 / 23.8 / 30 ~ 100mm |
Dureté du corps (HRC) | 33/37 / 41 / 45/48 / |
Blade Hardnes (HRC) | 54/56/58/60 / |

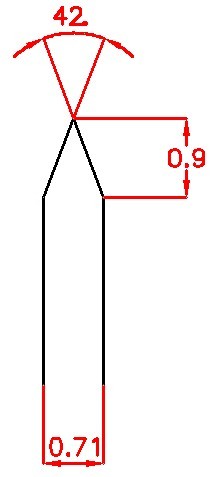

Angle de lame | ∠30 ° ∠42 ° ∠52 ° |
Autres | Traitement de traitement thermique haute fréquence, meulage des bords de couteaux, traitement de miroir de bord de couteau. |
Tolérance d'épaisseur Gamme de règles de coupe
Épaisseur Expression | Référence | International Standard | Normes d'entreprise | |
Tolérance | Min ~ max | |||
0.45 | 0.44 | ± 0,025 | ± 0.010 | 0,430 ~ 0.450 |
2pt | 0.71 | ± 0,030 | ± 0,010 | 0,700 ~ 0,720 |
3pt | 1.05 | ± 0,040 | ± 0,010 | 1.050 ~ 1.070 |
4pt | 1.42 | ± 0,050 | ± 0,015 | 1.395 ~ 1.425 |
Impact de l'angle de la lame sur le produit
Sélection de la lame

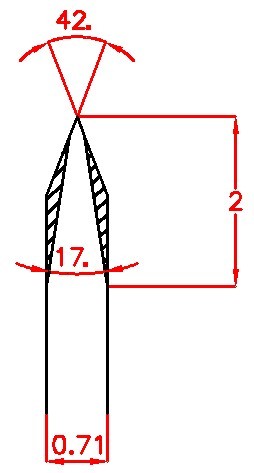

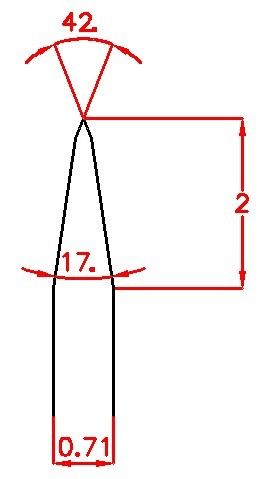

1, différence de couteaux à forte bordure et à faible tranchant
Couteau à basseté à un couteau à haute tranchant
La différence entre les couteaux à forte bordure et à faible tranchant est que le couteau à haute tranchant est basé sur le couteau à faibles bords, puis rectifie les coins des deux côtés pour rendre sa lame plus étroite, généralement environ 2 mm.

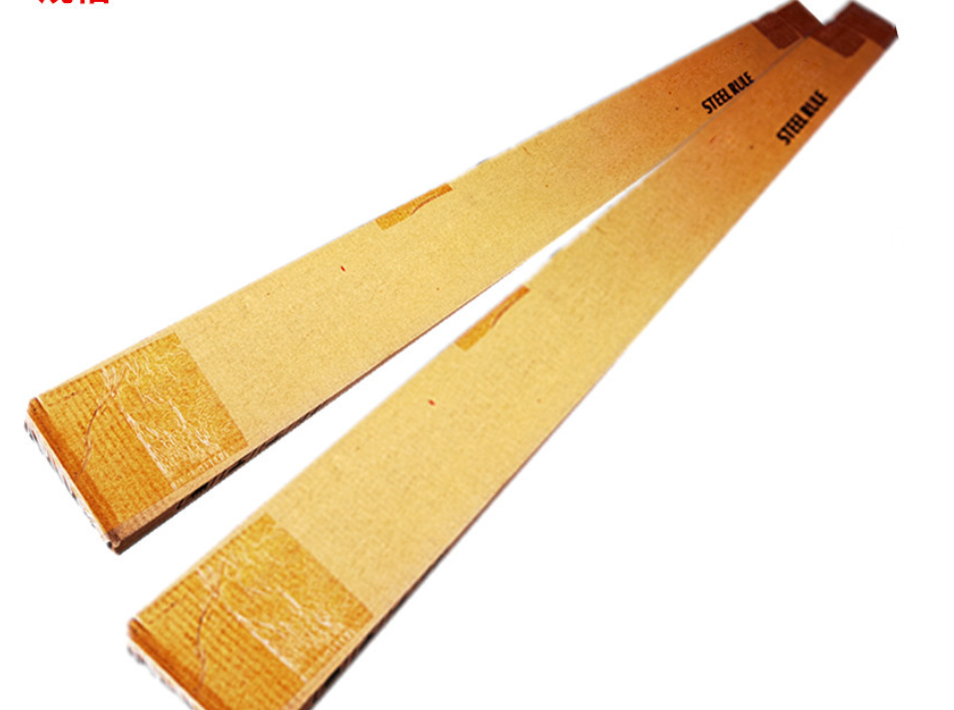

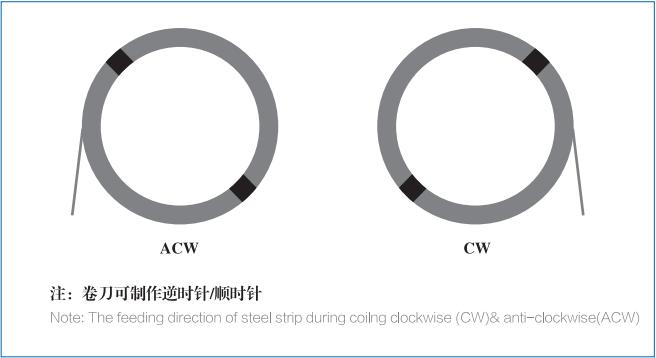

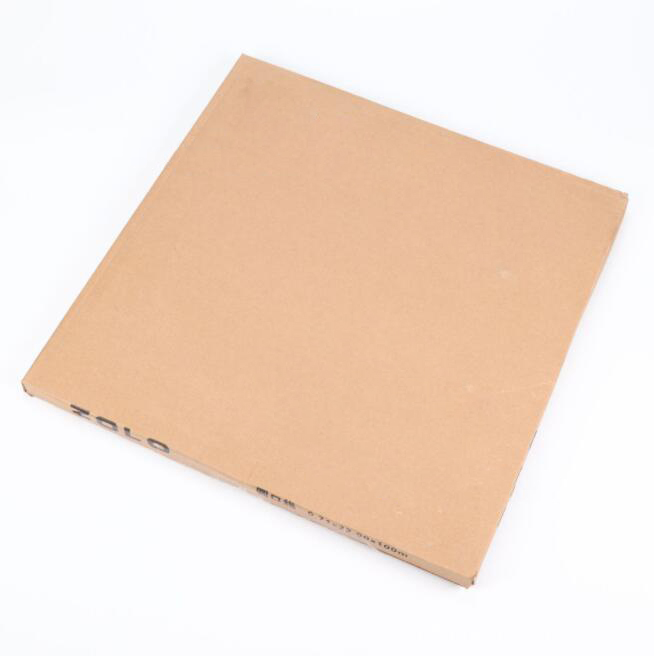

Emballer
Épaisseur | Quantité de boîte en carton | Bobine |
0.45mm (1.27PT) | 100pcs / boîte | 100m / bobine |
0.53mm (1.5pt) | 100pcs / boîte | 100m / bobine |
0.71mm (2pt) | 100pcs / boîte | 100m / bobine |
1.07mm (3pt) | 70 pcs / boîte | 70m / bobine |
1,42mm (4PT) | 50pcs / boîte | 50m / bobine |
2.10mm (6t) | 35 pcs / boîte | 35m / bobine |

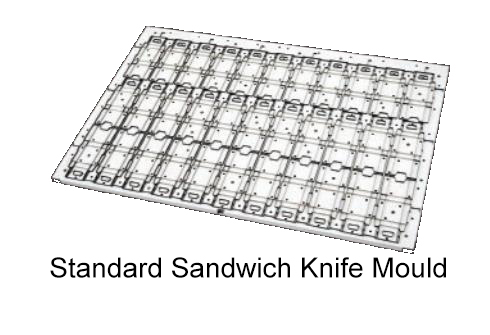

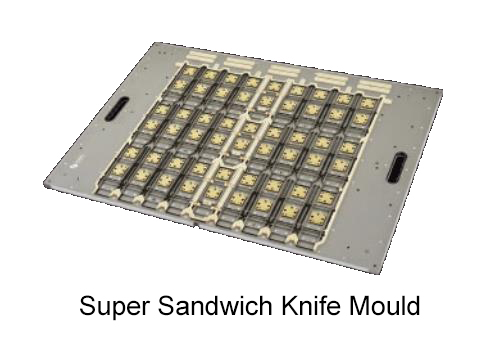

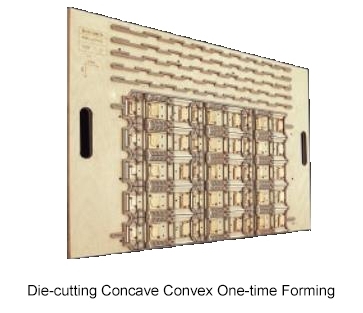

Champ d'application
DécoupagePour la boîte d'emballage
Dents 1.Square 3eeth / 1 \", 4eeth / 1 \", 6eeth / 1 \", 8teeth / 1 \", {1: 1}, 10teeth / 1 \", 16teeth / 1 \"
2.utilisé pour la coupe de la facture
Matériau: □ CN
Edge: broyage de bord
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------- ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------- -----------------------------
Résumé des éléments constitutifs du couteau de coupe de matrice
Type de couteau | Couteau à la fois faible / couteau à lame à deux étages avec couteau à deux étages / à une onde couteau / couteau à dents / couteau à combinaison |
Type d'acier | / S50C / C55 |
Épaisseur (mm) | 0.45 / 0.53 / 2PT / 3PT / 4PT / 6PT |
Hauteur (mm) | 7.0 / 8.0 / 9.5 / 12 / 23.5 / 23.6 / 23.7 / 23.8 / 30 ~ 100mm |
Dureté du corps (HRC) | 33/37 / 41 / 45/48 / |
Blade Hardnes (HRC) | 54/56/58/60 / |
Angle de lame | ∠30 ° ∠42 ° ∠52 ° |
Autres | Traitement de traitement thermique haute fréquence, meulage des bords de couteaux, traitement de miroir de bord de couteau. |
Tolérance d'épaisseur Gamme de règles de coupe
Épaisseur Expression | Référence | International Standard | Normes d'entreprise | |
Tolérance | Min ~ max | |||
0.45 | 0.44 | ± 0,025 | ± 0.010 | 0,430 ~ 0.450 |
2pt | 0.71 | ± 0,030 | ± 0,010 | 0,700 ~ 0,720 |
3pt | 1.05 | ± 0,040 | ± 0,010 | 1.050 ~ 1.070 |
4pt | 1.42 | ± 0,050 | ± 0,015 | 1.395 ~ 1.425 |
Impact de l'angle de la lame sur le produit
Sélection de la lame
1, différence de couteaux à forte bordure et à faible tranchant
Couteau à basseté à un couteau à haute tranchant
La différence entre les couteaux à forte bordure et à faible tranchant est que le couteau à haute tranchant est basé sur le couteau à faibles bords, puis rectifie les coins des deux côtés pour rendre sa lame plus étroite, généralement environ 2 mm.
Emballer
Épaisseur | Quantité de boîte en carton | Bobine |
0.45mm (1.27PT) | 100pcs / boîte | 100m / bobine |
0.53mm (1.5pt) | 100pcs / boîte | 100m / bobine |
0.71mm (2pt) | 100pcs / boîte | 100m / bobine |
1.07mm (3pt) | 70 pcs / boîte | 70m / bobine |
1,42mm (4PT) | 50pcs / boîte | 50m / bobine |
2.10mm (6t) | 35 pcs / boîte | 35m / bobine |
Champ d'application
DécoupagePour la boîte d'emballage
Épaisseur | 0.45mm (1.27PT) | 0.71mm (2pt) | ||
Hauteur | 8mm | 23.6mm | 23.8mm | |
Taille | 1: 1; 2: 1; 3: 1; 6: 1; 8: 1; 10: 1; 12: 1; 16: 1 |
Épaisseur des spécifications | Nombre | Couleur du corps | Remarque |
0.71mm | WL-90 | Corps bleu-noir | Dureté de base HRC 40-41 ° (dur) |
Épaisseur | 0.45mm (1.27PT) | 0.71mm (2pt) | ||
Hauteur | 8mm | 23.6mm | 23.8mm | |
Taille | 1: 1; 2: 1; 3: 1; 6: 1; 8: 1; 10: 1; 12: 1; 16: 1 |
Épaisseur des spécifications | Nombre | Couleur du corps | Remarque |
0.71mm | WL-90 | Corps bleu-noir | Dureté de base HRC 40-41 ° (dur) |
