Conseil basé sur le PVC
Flexibilité du produit , facile à réparer
Habituellement utilisé dans la confiture de papier et l'indentation de coupe en ondulation ondulée
Indentation de coupure d'environ 30000 ~ 40000 fois
Les spécifications les plus complètes , Bonne stabilité , Matrice de pain couramment utilisée rentable
Champ d'application
Ces matrices croisées conviennent aux produits à panneaux courts et moyens tels que la confiture en papier , Boîte d'emballage ondulé, etc.
Standard
Disponible pour le canal de 0,6 à 6 mm
Chaque longueur PCS est de 70 cm , emballée en 50 pc / boîte
Base de 13 mm
Hors centre
Permettant deux plis très proches les uns des autres
Ultra-narrow
Disponible pour le canal de 0,6 à 6 mm
Chaque longueur PCS est de 70 cm , emballée en 50 pc / boîte
Base de 9 mm
Pli
Pour le travail exigeant 2 plis rapprochés, le localisateur spécial correspond aux deux règles de pain.
-------------------------------------------------- -------------------------------------------------- ---------------------------
Structure de la matrice croisée
un. Carte de base de la matrice de frappe
né Papier de bande adhésif de protection ouverte
c. Film de fond fort
ré. Matrice croisée posant la bande
UN. Épaisseur de matrice croissante
B. Largeur de grain de matrice croisée
L'instruction de la matrice croisée
1. Mesurez d'abord la longueur de règle de pâte de l'embarquement de fabrication de matrices.
2 Coupez la matrice croisée en fonction de la longueur de mesure , et coupez les deux extrémités naturellement en un angle tranchant à 90 degrés.
3 et 3 Fixez l'ouverture élastique de la bande de positionnement de la matrice de pain aux règles de pâte.
4.Après la matrice croisée est entièrement serrée, déchirez le ruban adhésif protecteur inférieur.
5 La machine à découper sera installée pour démarrer la machine à découper une fois que la matrice de pain est située sur la plaque de matrice inférieure.
6.Tear hors de la bande de positionnement de la matrice croisée , Positionnement de la matrice de matrice croisée terminée.
Comment choisir le bon style de matrice croissante?
Dans le processus de coupe de la matrice, différents types de papier doivent choisir différentes spécifications de la matrice en plis , que le bourrage en papier et le carton ondulé ont différentes méthodes de sélection.
Table de comparaison pour la sélection de confitures de papier
Gramme de papier | Épaisseur du papier | Hauteur de règle de pain en acier | Style de matrice croisée choisie Épaisseur de règle de pain 0,71 mm | Style de matrice croisée choisie Épaisseur de règle de pain 1,05 mm |
150.00 | 0.21 | 23.60 | 0,2 * 0,8 | - |
200.00 | 0.28 | 23.50 | 0,3 * 1.0 | - |
230.00 | 0.32 | 23.50 | 0,3 * 1,2 | - |
250.00 | 0.35 | 23.50 | 0,3 * 1,3 | - |
300.00 | 0.42 | 23.40 | 0,4 * 1.3 | - |
350.00 | 0.50 | 23.30 | 0,5 * 1,5 | - |
400.00 | 0.56 | 23.30 | 0,5 * 1,6 | - |
450.00 | 0.63 | 23.20 | 0,5 * 1,6 | - |
500.00 | 0.70 | 23.10 | 0,6 * 1,7 | 0,6 * 1,9 |
500.00 | 0.70 | 23.10 | 0,7 * 1,7 | 0,7 * 2.1 |
550.00 | 0.77 | 23.00 | 0,8 * 1,9 | 0,8 * 2,3 |

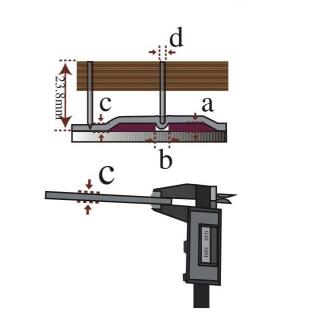

A = épaisseur de matrice de pâte
b = largeur de rainure de la matrice de pâte
C = épaisseur de la confiture de papier
D = épaisseur de règle de pâte
E = épaisseur de carton ondulé aplatie
a = c b = (c × 2) + d
D'abord, mesurez l'épaisseur de la confiture de papier avec un étrier. L'épaisseur de la règle de pain sélectionnée pour la coupe doit être supérieure ou égale à l'épaisseur du papier , et la profondeur de rainure de la matrice de pain doit être égale à la épaisseur du papier.
Dans la pratique de la production, la largeur de la rainure de la matrice de pâte peut être sélectionnée selon la formule suivante:
* Largeur de rainure matricielle de pâte = épaisseur de la confiture de papier × 1,5 + Épaisseur de règle de plis.
Comment choisir le bon style de matrice croissante?
Tableau de comparaison pour la sélection de carton ondulé
Carton ondulé | L'aplatissement en carton ondulé | La hauteur de la règle de pain | Style de matrice croisée choisie Épaisseur de règle de pain 1,05 mm | Style de matrice croisée choisie Épaisseur de règle de pain 1,42 mm |
F puits | 0.65 | 23.10 | 0,7 * 2,3 | - |
F puits | 0.75 | 23.00 | 0,8 * 2,5 | - |
B | 0.85 | 22.90 | 0,8 * 2,7 | 0,8-3,2 |
B | 0.95 | 22.80 | 1.0-3.0 | 1.0 * 3.5 |
C | 1.05 | 22.70 | 1.0 * 3.2 | 1.0 * 3.5 |
C | 1.15 | 22.60 | - | 1.0 * 4.0 |
A = épaisseur de matrice de pâte
b = largeur de rainure de la matrice de pâte
C = épaisseur de carton ondulé
D = épaisseur de règle de pâte
E = épaisseur de carton ondulé aplatie
a = c b = (c × 2) + d
D'abord, mesurez l'épaisseur du carton ondulé aplati avec l'étrier. La profondeur de rainure de la matrice de pain (L'épaisseur de la matrice de pain) doit être égale à l'épaisseur du carton ondulé aplati.
Dans la pratique de la production, la largeur de la rainure de la matrice de pâte peut être sélectionnée selon la formule suivante:
* Largeur de rainure matricielle de pâte = L'épaisseur du carton ondulé aplati × 2 + épaisseur de règle de pâte.
Conseil basé sur le PVC
Flexibilité du produit , facile à réparer
Habituellement utilisé dans la confiture de papier et l'indentation de coupe en ondulation ondulée
Indentation de coupure d'environ 30000 ~ 40000 fois
Les spécifications les plus complètes , Bonne stabilité , Matrice de pain couramment utilisée rentable
Champ d'application
Ces matrices croisées conviennent aux produits à panneaux courts et moyens tels que la confiture en papier , Boîte d'emballage ondulé, etc.
Standard
Disponible pour le canal de 0,6 à 6 mm
Chaque longueur PCS est de 70 cm , emballée en 50 pc / boîte
Base de 13 mm
Hors centre
Permettant deux plis très proches les uns des autres
Ultra-narrow
Disponible pour le canal de 0,6 à 6 mm
Chaque longueur PCS est de 70 cm , emballée en 50 pc / boîte
Base de 9 mm
Pli
Pour le travail exigeant 2 plis rapprochés, le localisateur spécial correspond aux deux règles de pain.
-------------------------------------------------- -------------------------------------------------- ---------------------------
Structure de la matrice croisée
un. Carte de base de la matrice de frappe
né Papier de bande adhésif de protection ouverte
c. Film de fond fort
ré. Matrice croisée posant la bande
UN. Épaisseur de matrice croissante
B. Largeur de grain de matrice croisée
L'instruction de la matrice croisée
1. Mesurez d'abord la longueur de règle de pâte de l'embarquement de fabrication de matrices.
2 Coupez la matrice croisée en fonction de la longueur de mesure , et coupez les deux extrémités naturellement en un angle tranchant à 90 degrés.
3 et 3 Fixez l'ouverture élastique de la bande de positionnement de la matrice de pain aux règles de pâte.
4.Après la matrice croisée est entièrement serrée, déchirez le ruban adhésif protecteur inférieur.
5 La machine à découper sera installée pour démarrer la machine à découper une fois que la matrice de pain est située sur la plaque de matrice inférieure.
6.Tear hors de la bande de positionnement de la matrice croisée , Positionnement de la matrice de matrice croisée terminée.
Comment choisir le bon style de matrice croissante?
Dans le processus de coupe de la matrice, différents types de papier doivent choisir différentes spécifications de la matrice en plis , que le bourrage en papier et le carton ondulé ont différentes méthodes de sélection.
Table de comparaison pour la sélection de confitures de papier
Gramme de papier | Épaisseur du papier | Hauteur de règle de pain en acier | Style de matrice croisée choisie Épaisseur de règle de pain 0,71 mm | Style de matrice croisée choisie Épaisseur de règle de pain 1,05 mm |
150.00 | 0.21 | 23.60 | 0,2 * 0,8 | - |
200.00 | 0.28 | 23.50 | 0,3 * 1.0 | - |
230.00 | 0.32 | 23.50 | 0,3 * 1,2 | - |
250.00 | 0.35 | 23.50 | 0,3 * 1,3 | - |
300.00 | 0.42 | 23.40 | 0,4 * 1.3 | - |
350.00 | 0.50 | 23.30 | 0,5 * 1,5 | - |
400.00 | 0.56 | 23.30 | 0,5 * 1,6 | - |
450.00 | 0.63 | 23.20 | 0,5 * 1,6 | - |
500.00 | 0.70 | 23.10 | 0,6 * 1,7 | 0,6 * 1,9 |
500.00 | 0.70 | 23.10 | 0,7 * 1,7 | 0,7 * 2.1 |
550.00 | 0.77 | 23.00 | 0,8 * 1,9 | 0,8 * 2,3 |
A = épaisseur de matrice de pâte
b = largeur de rainure de la matrice de pâte
C = épaisseur de la confiture de papier
D = épaisseur de règle de pâte
E = épaisseur de carton ondulé aplatie
a = c b = (c × 2) + d
D'abord, mesurez l'épaisseur de la confiture de papier avec un étrier. L'épaisseur de la règle de pain sélectionnée pour la coupe doit être supérieure ou égale à l'épaisseur du papier , et la profondeur de rainure de la matrice de pain doit être égale à la épaisseur du papier.
Dans la pratique de la production, la largeur de la rainure de la matrice de pâte peut être sélectionnée selon la formule suivante:
* Largeur de rainure matricielle de pâte = épaisseur de la confiture de papier × 1,5 + Épaisseur de règle de plis.
Comment choisir le bon style de matrice croissante?
Tableau de comparaison pour la sélection de carton ondulé
Carton ondulé | L'aplatissement en carton ondulé | La hauteur de la règle de pain | Style de matrice croisée choisie Épaisseur de règle de pain 1,05 mm | Style de matrice croisée choisie Épaisseur de règle de pain 1,42 mm |
F puits | 0.65 | 23.10 | 0,7 * 2,3 | - |
F puits | 0.75 | 23.00 | 0,8 * 2,5 | - |
B | 0.85 | 22.90 | 0,8 * 2,7 | 0,8-3,2 |
B | 0.95 | 22.80 | 1.0-3.0 | 1.0 * 3.5 |
C | 1.05 | 22.70 | 1.0 * 3.2 | 1.0 * 3.5 |
C | 1.15 | 22.60 | - | 1.0 * 4.0 |
A = épaisseur de matrice de pâte
b = largeur de rainure de la matrice de pâte
C = épaisseur de carton ondulé
D = épaisseur de règle de pâte
E = épaisseur de carton ondulé aplatie
a = c b = (c × 2) + d
D'abord, mesurez l'épaisseur du carton ondulé aplati avec l'étrier. La profondeur de rainure de la matrice de pain (L'épaisseur de la matrice de pain) doit être égale à l'épaisseur du carton ondulé aplati.
Dans la pratique de la production, la largeur de la rainure de la matrice de pâte peut être sélectionnée selon la formule suivante:
* Largeur de rainure matricielle de pâte = L'épaisseur du carton ondulé aplati × 2 + épaisseur de règle de pâte.
H × w (mm) | H × w (mm) | H × w (mm) | H × w (mm) | H × w (mm) | H × w (mm) | H × w (mm) | H × w (mm) | H × w (mm) |
0,3 × 0,8 | 0,4 × 0,8 | 0,5 × 1,0 | 0,6 × 1,0 | 0,7 × 1,5 | 0,8 × 1,7 | 1,0 × 2,3 | 1,2 × 3,0 | 1,4 × 4.0 |
0,3 × 1,0 | 0,4 × 1,0 | 0,5 × 1,2 | 0,6 × 1,2 | 0,7 × 1,7 | 0,8 × 1,9 | 1,0 × 2,5 | 1,2 × 3,2 | 1,4 × 4,5 |
0,3 × 1,2 | 0,4 × 1,2 | 0,5 × 1,3 | 0,6 × 1,3 | 0,7 × 1,9 | 0,8 × 2,1 | 1,0 × 2,7 | 1,2 × 3,5 | 1,4 × 5.0 |
0,3 × 1,3 | 0,4 × 1,3 | 0,5 × 1,4 | 0,6 × 1,4 | 0,7 × 2,1 | 0,8 × 2,3 | 1,0 × 3,0 | 1,2 × 4.0 | 1,4 × 6,0 |
0,3 × 1,4 | 0,4 × 1,4 | 0,5 × 1,5 | 0,6 × 1,5 | 0,7 × 2,3 | 0,8 × 2,4 | 1,0 × 3,2 | 1,2 × 4,5 | 1,4 × 7,0 |
0,3 × 1,5 | 0,4 × 1,5 | 0,5 × 1,6 | 0,6 × 1,6 | 0,7 × 2,5 | 0,8 × 2,5 | 1,0 × 3,5 | 1,2 × 5.0 | |
0,4 × 1,6 | 0,5 × 1,7 | 0,6 × 1,7 | 0,7 × 2,7 | 0,8 × 2,7 | 1,0 × 4.0 | 1,2 × 6,0 | ||
0,4 × 1,7 | 0,5 × 1,9 | 0,6 × 1,9 | 0,7 × 2,8 | 0,8 × 3,0 | 1,0 × 4,5 | |||
0,4 × 1,9 | 0,5 × 2,1 | 0,6 × 2,1 | 0,7 × 3,0 | 0,8 × 3,2 | 1,0 × 5.0 | |||
0,5 × 2,5 | 0,6 × 2,3 | 0,7 × 3,2 | 0,8 × 3,5 | 1,0 × 6,0 | ||||
0,5 × 2,7 | 0,6 × 2,5 | 0,7 × 3,5 | 0,8 × 4,0 | |||||
0,6 × 2,7 | 0,7 × 4,0 | 0,8 × 4,5 | ||||||
0,6 × 3,0 | 0,8 × 5,0 | |||||||
0,6 × 3,2 | 0,8 × 6,0 | |||||||
0,6 × 3,5 | ||||||||
0,6 × 4,0 | ||||||||
0,6 × 5,0 |
* Remarque: la largeur totale du style de base étroit est de 9 mm ou 10 mm , la largeur totale du style de base standard est de 13 mm , et la largeur totale du style de base large est de 15 mm.
H × w (mm) | H × w (mm) | H × w (mm) | H × w (mm) | H × w (mm) | H × w (mm) | H × w (mm) | H × w (mm) | H × w (mm) |
0,3 × 0,8 | 0,4 × 0,8 | 0,5 × 1,0 | 0,6 × 1,0 | 0,7 × 1,5 | 0,8 × 1,7 | 1,0 × 2,3 | 1,2 × 3,0 | 1,4 × 4.0 |
0,3 × 1,0 | 0,4 × 1,0 | 0,5 × 1,2 | 0,6 × 1,2 | 0,7 × 1,7 | 0,8 × 1,9 | 1,0 × 2,5 | 1,2 × 3,2 | 1,4 × 4,5 |
0,3 × 1,2 | 0,4 × 1,2 | 0,5 × 1,3 | 0,6 × 1,3 | 0,7 × 1,9 | 0,8 × 2,1 | 1,0 × 2,7 | 1,2 × 3,5 | 1,4 × 5.0 |
0,3 × 1,3 | 0,4 × 1,3 | 0,5 × 1,4 | 0,6 × 1,4 | 0,7 × 2,1 | 0,8 × 2,3 | 1,0 × 3,0 | 1,2 × 4.0 | 1,4 × 6,0 |
0,3 × 1,4 | 0,4 × 1,4 | 0,5 × 1,5 | 0,6 × 1,5 | 0,7 × 2,3 | 0,8 × 2,4 | 1,0 × 3,2 | 1,2 × 4,5 | 1,4 × 7,0 |
0,3 × 1,5 | 0,4 × 1,5 | 0,5 × 1,6 | 0,6 × 1,6 | 0,7 × 2,5 | 0,8 × 2,5 | 1,0 × 3,5 | 1,2 × 5.0 | |
0,4 × 1,6 | 0,5 × 1,7 | 0,6 × 1,7 | 0,7 × 2,7 | 0,8 × 2,7 | 1,0 × 4.0 | 1,2 × 6,0 | ||
0,4 × 1,7 | 0,5 × 1,9 | 0,6 × 1,9 | 0,7 × 2,8 | 0,8 × 3,0 | 1,0 × 4,5 | |||
0,4 × 1,9 | 0,5 × 2,1 | 0,6 × 2,1 | 0,7 × 3,0 | 0,8 × 3,2 | 1,0 × 5.0 | |||
0,5 × 2,5 | 0,6 × 2,3 | 0,7 × 3,2 | 0,8 × 3,5 | 1,0 × 6,0 | ||||
0,5 × 2,7 | 0,6 × 2,5 | 0,7 × 3,5 | 0,8 × 4,0 | |||||
0,6 × 2,7 | 0,7 × 4,0 | 0,8 × 4,5 | ||||||
0,6 × 3,0 | 0,8 × 5,0 | |||||||
0,6 × 3,2 | 0,8 × 6,0 | |||||||
0,6 × 3,5 | ||||||||
0,6 × 4,0 | ||||||||
0,6 × 5,0 |
* Remarque: la largeur totale du style de base étroit est de 9 mm ou 10 mm , la largeur totale du style de base standard est de 13 mm , et la largeur totale du style de base large est de 15 mm.
